- 스트레인, 가속도, 스트로크 변위, 압력, 전압, 전류, 온도 및 비전 등 모든 산업용 신호 계측 시스템 제작
- WiFi 802.11 활용한 무선 통신 시스템(옵션)
- Lithium‐Ion Battery 내장의 무선 전원 시스템 (옵션)
대표제품
산업용 신호 계측 시스템
가속도 계측장치
- IEPE/ICP 타입 가속도 센서 활용
- 터치 패널을 활용한 간편한 조작 및 데이터 확인
- 가속도 신호 계측 및 이를 활용한 분석 등 현장 지원
- 현장 이동/활용성을 고려한 펠리컨 전용 케이스

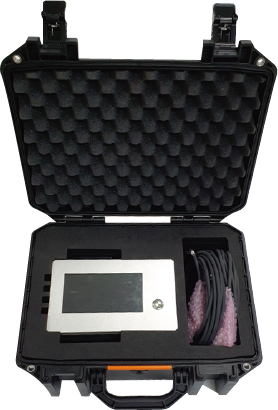

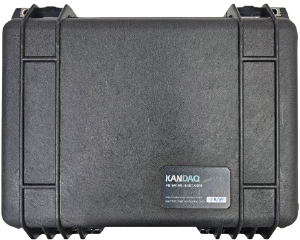

[ 채널별 장치 형상 및 전용 케이스 ]
| Channel | 1, 4 또는 8CH | |
| Sensor Type | IEPE Accelerometer | |
| Applicable Sensor | 1,000mV/g, 500mV/g, 100mV/g | |
| Connector | BNC | |
| Sampling Rate | 10,000Hz | |
| Resolution | 24bit | |
| Supply Voltage | 24VDC (minimum) | |
| Operating Temperature | -40 ~ 85℃ | |
| Touch Panel LCD |
Size | 7inch |
| Type | IPS | |
| Resolution | 1,024 x 600 pixels | |
| Case Material | al6061 | |
| Weight | 1.6kg | |

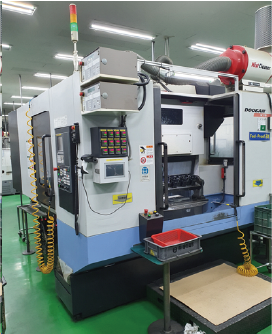

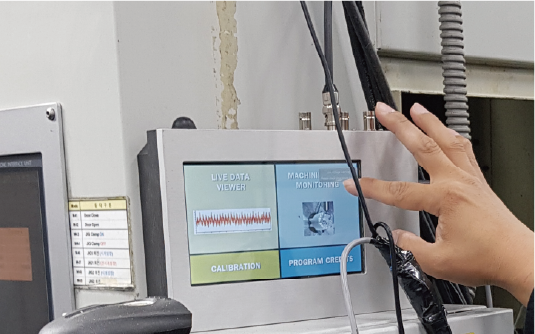

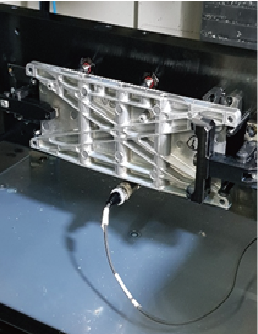

[ 가공공정 이상 진단 활용 ]
[ KOLAS 인증 ]

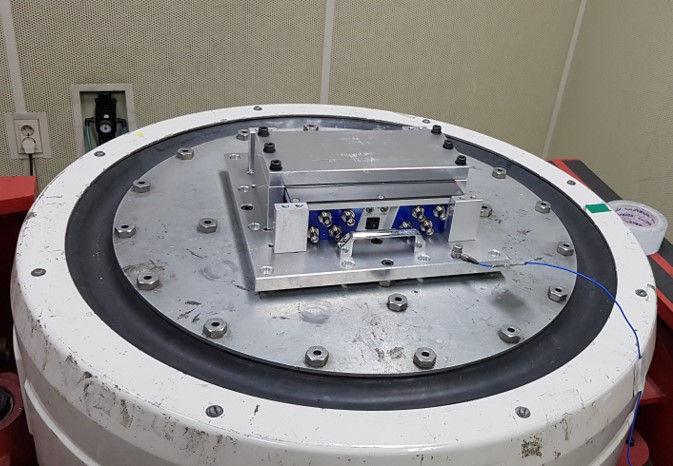

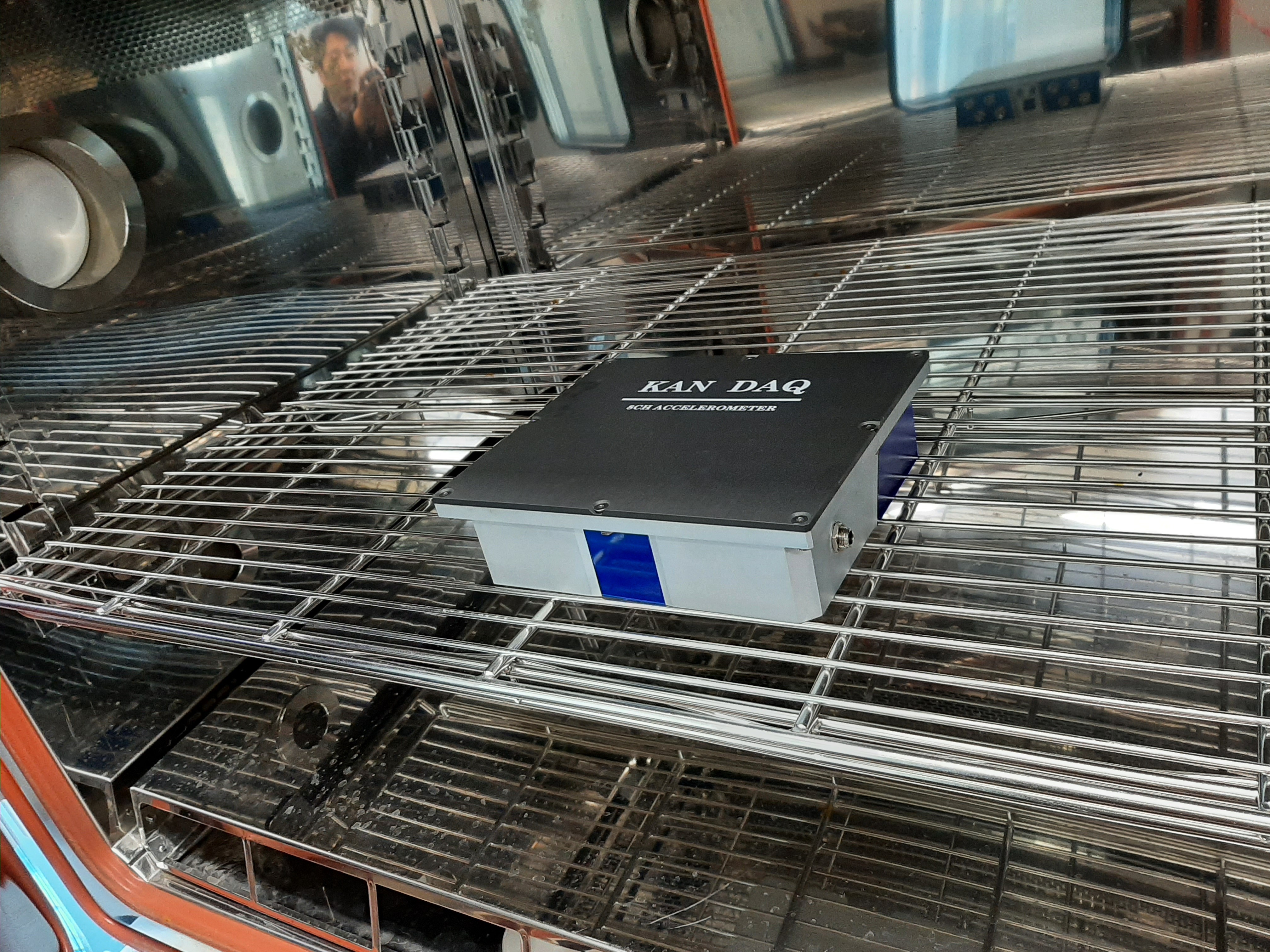

[ 진동/온도 등 환경 신뢰성 시험 ]
스트레인 계측장치
- 구조물의 변형을 실시간으로 계측 및 분석하여 현장에서 활용할 수 있는 스트레인 계측 시스템
- 120Ω 스트레인 게이지 적용
- 브릿지 박스 일체형(Quarter Bridge 대응)
- 고객 맞춤형 전원, 외부 통신 및 SW 기능 제공 가능
- IP68 등급의 방진방수 부품 채용
| 구 분 | 내 용 | 사 양 | 비 고 | |
|---|---|---|---|---|
| 스트레인 계측기 |
계측 채널 | 4 ~ 16CH | ||
| Sampling Rate | Max. 125Hz | |||
| Straingage Type | 3-wire 대응 | |||
| 스트레인 저항 | 120 Ω | 내부 브릿지 회로 포함 | ||
| 캘리브레이션 | 자체 캘리브레이션 기능 | |||
| 외부 통신 | LAN 또는 고객 맞춤형 제작 | |||

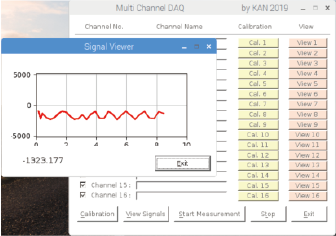

| SW 기능 |
데이터 | Live plot, CSV 저장 | ||
| 분석 | FFT, Rainflow Cycle Counting | 외 추가 가능 | ||
| 케이스 재질 | 알루미늄 | 4채널 무선 계측기 기준 | ||
| 크기 (WxDxH) | 127 x 210 x 145 | |||

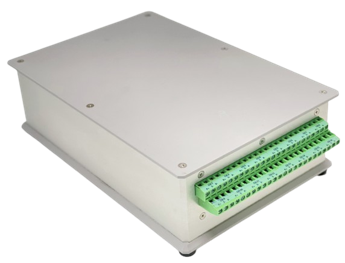

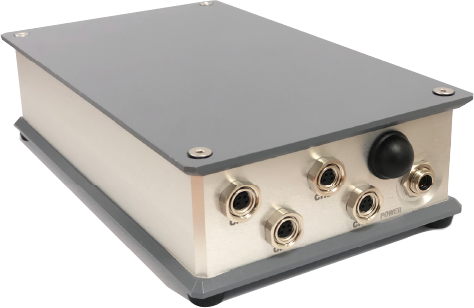

[ 4채널 무선 스트레인 계측기 ]
[ 16채널 무선 스트레인 계측기 ]

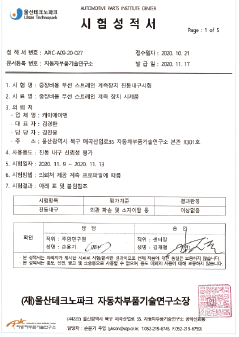

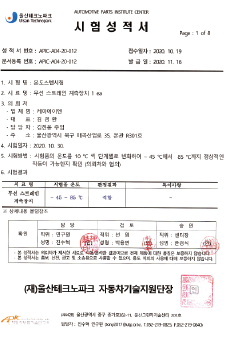

고온내구 시험성적서
온도스텝 시험성적서

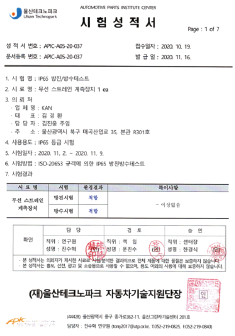

방수방진 시험성적서
진동 시험성적서

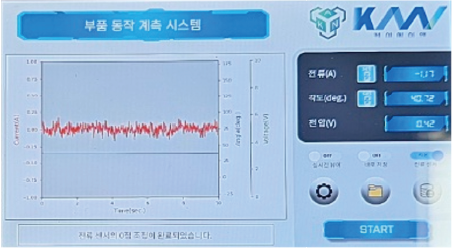

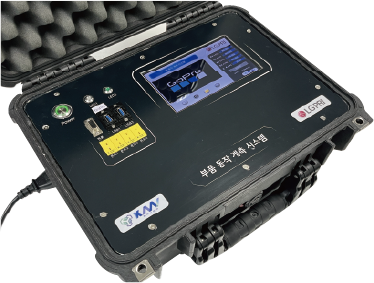

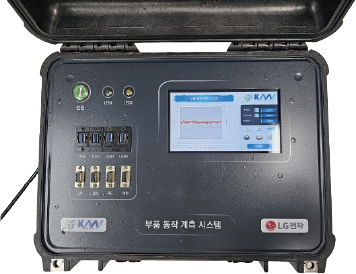

부품 동작 계측 시스템

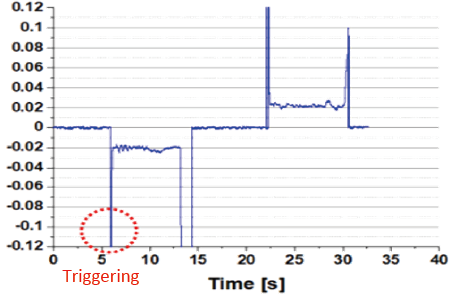

- 장치 내부의 상황을 자동으로 인식(Triggering)하여 장치의 실 동작시 데이터 수집/계측을 수행하는 장치
- 현장 활용성을 고려한 펠리컨 케이스 내장 및 터치패널 동작
- 외부 데이터 백업용 USB 포트 등
-
수집 데이터 종류
전압, 전류, 회전각, 온도(Thermocouple), 영상 외
